92 150.00 zł 19 000.00 €Ceny netto
Wystawiamy Fakturę VAT z Polskiego Oddziału
Płatność - przelew na konto bankowe, na podstawie faktury pro-forma. Numer konta bankowego i faktura proforma zostanie przesłana w 1 dzień roboczy na adres e-mail podany przy składaniu zamówienia. Środkiem dostawy jest spedycja. Możliwy jest również odbiór osobisty.
-Rok produkcji: 1999
-Nr.seryjny: 30.053.02/99
Do pojedynczych i seryjnychwykonczen z funkcjami obrobki:
-Formatowanie (ciecie lub frezowanie)
-Frezowanie
-Wiercenie
-Ciecie i profilowanie
Dane techniczne:
Zakres obrobki z wrzecionem D 50 i dlugoscia wrzeciona 100mm
– X = 6300 mm
– Y = 1400 mm
– Z = 210 mm
– os-C: 0 ± 360 stopnia
– Waga: ca. 9500 kg
– Wymiary: ok. 9500 mm x 4500 x 2300 mm razem ze skrzynia panelu sterowania

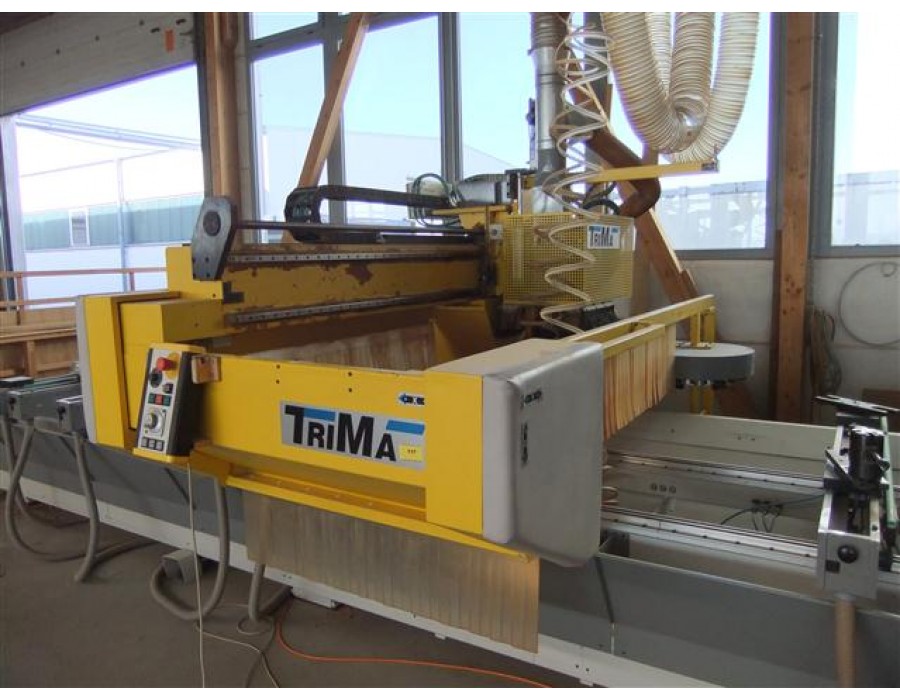

Opis maszyny:
Statycznie i dynamicznie sztywna konstrukcjia stalowa.
Konstrukcja urządzenia pozwala operatorowi na optymalny przebieg pracy mimo minimalnemu yapotryebowaniu na miejsce.
Dzieki tasmie odprowadzajacej na dolnej przedniej czesci maszyny beda resztki drewna i wiory odprowadzane na bok maszyny.
System prowadnic:
Hartowane prowadnice (prowadnica liniowa 60 HRC) we wszystkich trzech osiach.
Układ zasilania napędu:
Napęd za pomocą serwonapędów prądu zmiennego.
Dokładność:
Prowadnice gwintowane łożyskowe: 0,05 mrn / 300 mm klasa C7
Szybkość:
oś X- 45 m/min.
oś Y- 35 m/min.
oś Z- 15 m/min

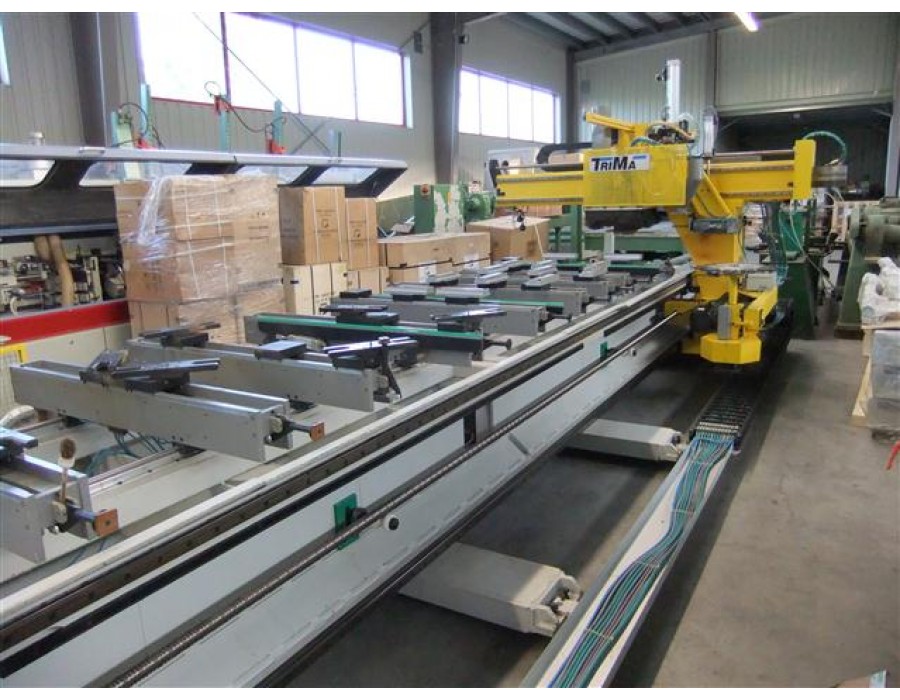

System mocowania materiału:
10 punktów mocowania materiału po 3 przyssawki na każdy (wymienne) są zamontowane na wyszlifowanych, hartowanych okrągłych prowadnicach i podwójnie zaciśnięte pneumatycznie. Są do dowolnego pozycjonownia na całej płaszczyźnie roboczej przestawne.

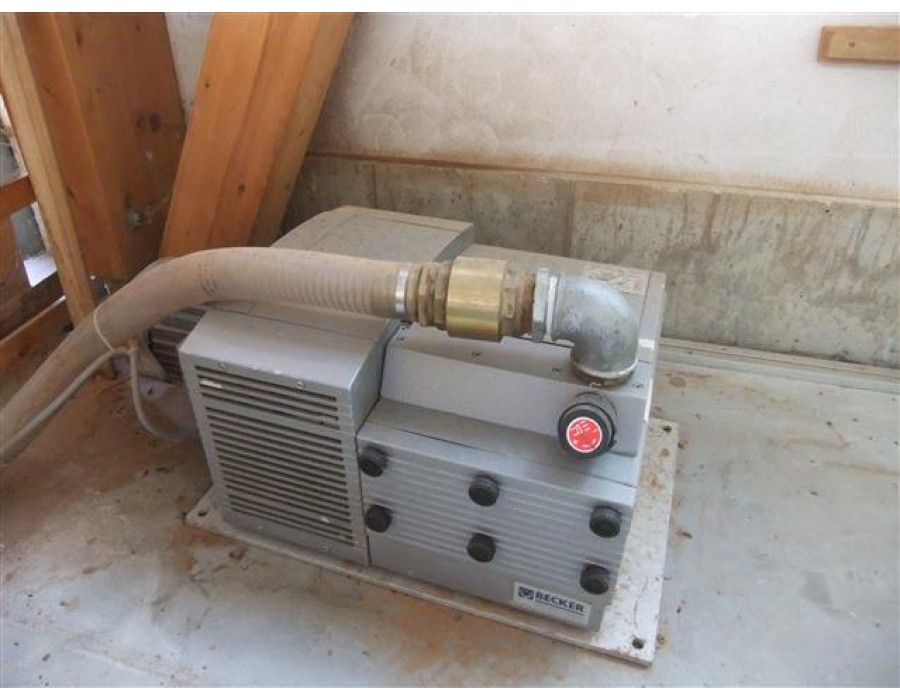

– Pompa próżniowa o mocy: 140 m3/h
– Dodatkowy zbiornik próżniowy o pojemności ok. 250 l jest zintegrowany w konstrukcji maszyny
– Panel sterowania po stronie roboczej maszyny do zaciskania i zwalniania przedmiotów

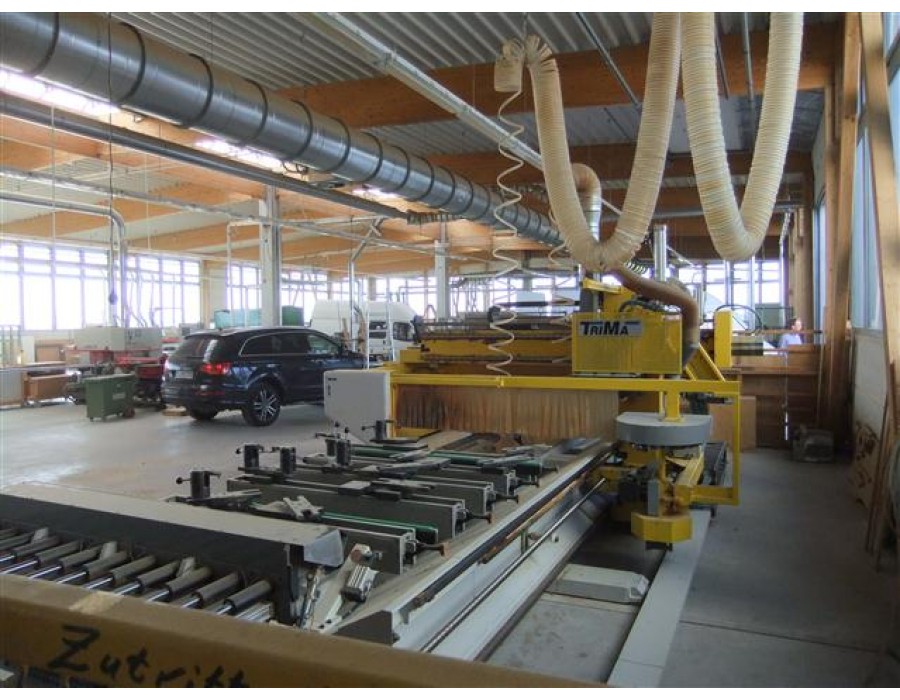

System odsysania:
– Średnica 200 mm dla odciągu centralnego
Potrzebna moc odsysania: min. szybkość powietrza 32 m/sec
Podciśnienie: 2500 pa
Przepływ powietrza: 4500 m3/h
Sprężone powietrze:
Centralne podłączenie na przewód 13 mm
Wymagane stałe cisnienie: 8 bar.
Powietrze suche skondensowane.
– Zabezpieczenia IP 54
– Wymiary skrzyni sterowania (WxSzxG) ok. 2000 mm x 1200 mm x 600 mm
Skrzynia sterowania stoi węższa stroną do obsługującego.
– Zasilanie:
Zasilanie sieciowe: 3 x 400 Volt + 5%, częstotliwość 50 Hz,
– Napięcie sterowania: 24 Volt (DC)
– Zabezpieczenie 3 x 50 A
– Dopuszczalna temperatura otoczenia: 5-35 °C
Urządzenia zabezpieczające:
Obszar pracy jest zabezpieczony fotokomórką.
CNC-układ sterowniczy SIEMENS 810 DIGITAL:
– mikroprocesor 32-Bit
– W pełni cyfrowy system napędu
– 10,4 cala TFT płaski wyświetlacz
– zintegrowany komputer przemysłowy, Windows 95,Pentium 133 Mhz, 32 Mb RAM
– Napęd dyskietek 3 1/2″
– serielle Schnittstelle RS232 C
– Dysk twardy (ok. 200 Mb wolnych dla użytkownika w wersji podstawowej)
– Podłączenie na dodatkową klawiature QWERTY
– Pamiec programu 256 kB, mozliwosc rozbudowania do 1,5 MB
– Powiadomienia i alarmy w przejrzystym tekscie.
Wyposażenie:

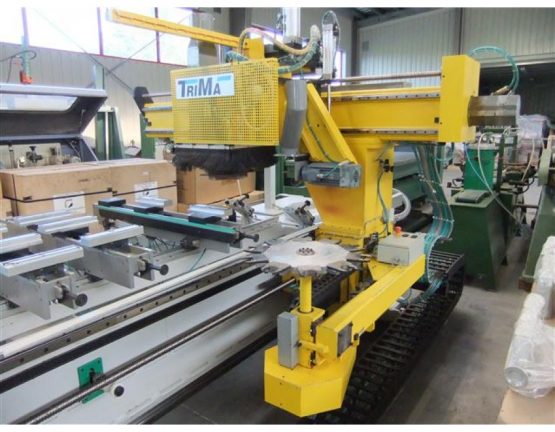

-CNC-oś obrotu z silnikiem 11 kW SK,
przestawny 0-360°

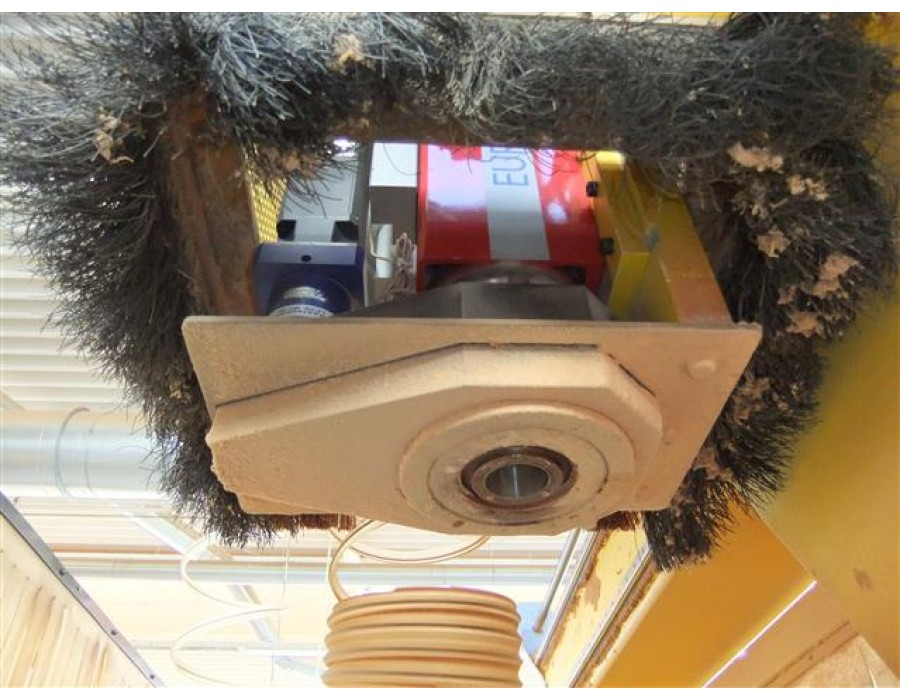

Wrzeciono wysokiej częstotliwości dla man./autom. ymieniacz narzędzi chłodzony powietrzem.ISO 40
–
-Moc stała: 11 kW przy 12000 a/min
Obroty w lewo i prawo do zaprogarmowania.
Die 4. Achse gestattet neben der
Vorschubbewegungeine zusätzliche
Drehbewegung von 360°endlos, um Werkzeuge
stufenlos in die geforderte Richtung zu drehen.
-Horizontales Oberfräsaggregat 5.5 kW
für Schloßkastenbearbeitung
Rechtsdrehend mit doppeltem vorderen
Kugellager, stufenlose Regulierung bis
17000 U/min, über Inverter.
Präseraufnahme für Spannzange ER 32
Pneumatische Vorlegeeinheit mit
Linearführungen und Kugelumlaufführungswagen.
-seitlicher Linearwechsler 10 Plätze
Raster 120 mm
-mitfahrender Werkzeugwechsler 10 fach
Raster 120 mm als Tellerwechsler
mit Werkzeugplatzkennung und Staubechutz.
schwere Ausführung zur Aufnahme von
großen Winkelgetrieben vorgesehen.
-Punkt-Laser
Mit Hilfe des Punkt-Lasers lassen sich
Programme testen, Nullpunkte zur
Werkstückpositionierung bestimmen und
Werkstückkonturen im Raum finden.
12 x Spannvorrichtung für Rundbögen
mit unterem Vakuum und oberen mech.Exzenter

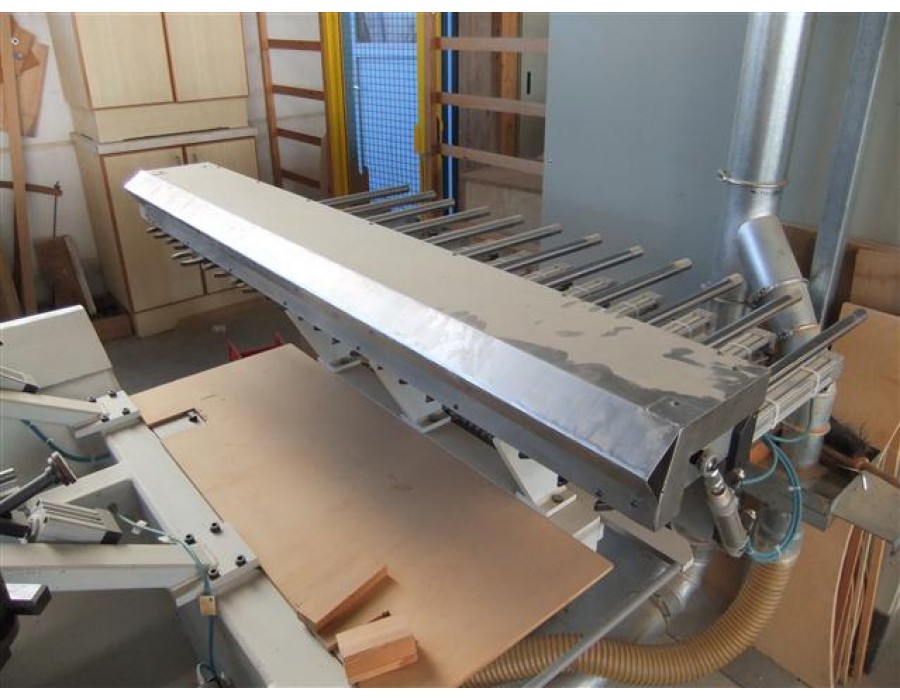

2 x Außhubvorrichtung mit 4 Saugern
Die AushubVorrichtung ist eine
Zusatzeinrichtung, die pneumatisch über
Hubzylinder das Auflegen und das Abnehmen
großflächiger und schwerer Türen unterstützt.
-Interner Industrie-PC für CNC-Steuerung
mit Pentium 133 MHz
freie Festplatte 200 MB,erweiterbar
incl.16 MB RAM-Speicher
und Diskettenlaufwerk und Netzwerkkarte.
Betriebssystem Windows95.
-Zweifeldbedienung vorgesehen für wechselseitige Werkstückbelegung.
